Cette installation assemble et met en conteneur les pavillons en composite destinés à rehausser la version H3 d’un véhicule utilitaire qui se décline en 3 longueurs L2, L3, L4. l'assemblage se fait en 2 étapes d’abord le collage des 3 ou 4 sous-ensembles selon la longueur du véhicule, avant, centraux et arrière, à l'aide d’un robot d’encollage et d’une presse qui colle la peau sur une armature. Ensuite les sous-ensembles sont rassemblés pour le montage final dans un outillage spécifique pouvant accepter les 3 longueurs. La réticulation de la colle se fait à l’aide de 3 matrices comprenant chacune un réseau d’émetteurs infrarouge spécialement développé pour cette application par la société HERAEUS. En fin de collage final le pavillon est retourné et mis dans un conteneur individuel pour l’expédition chez le constructeur.

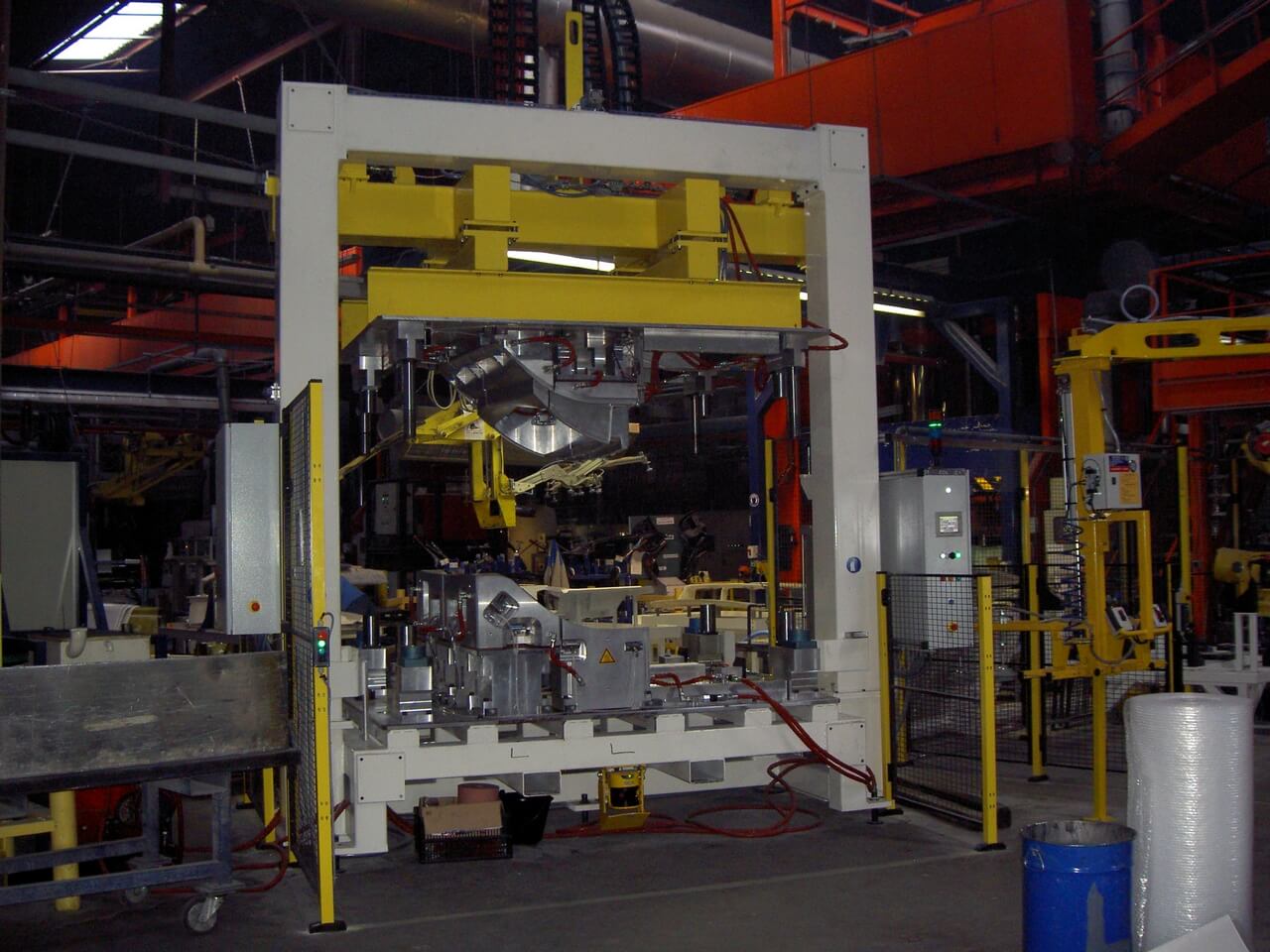

presse de collage d'un sous-ensemble

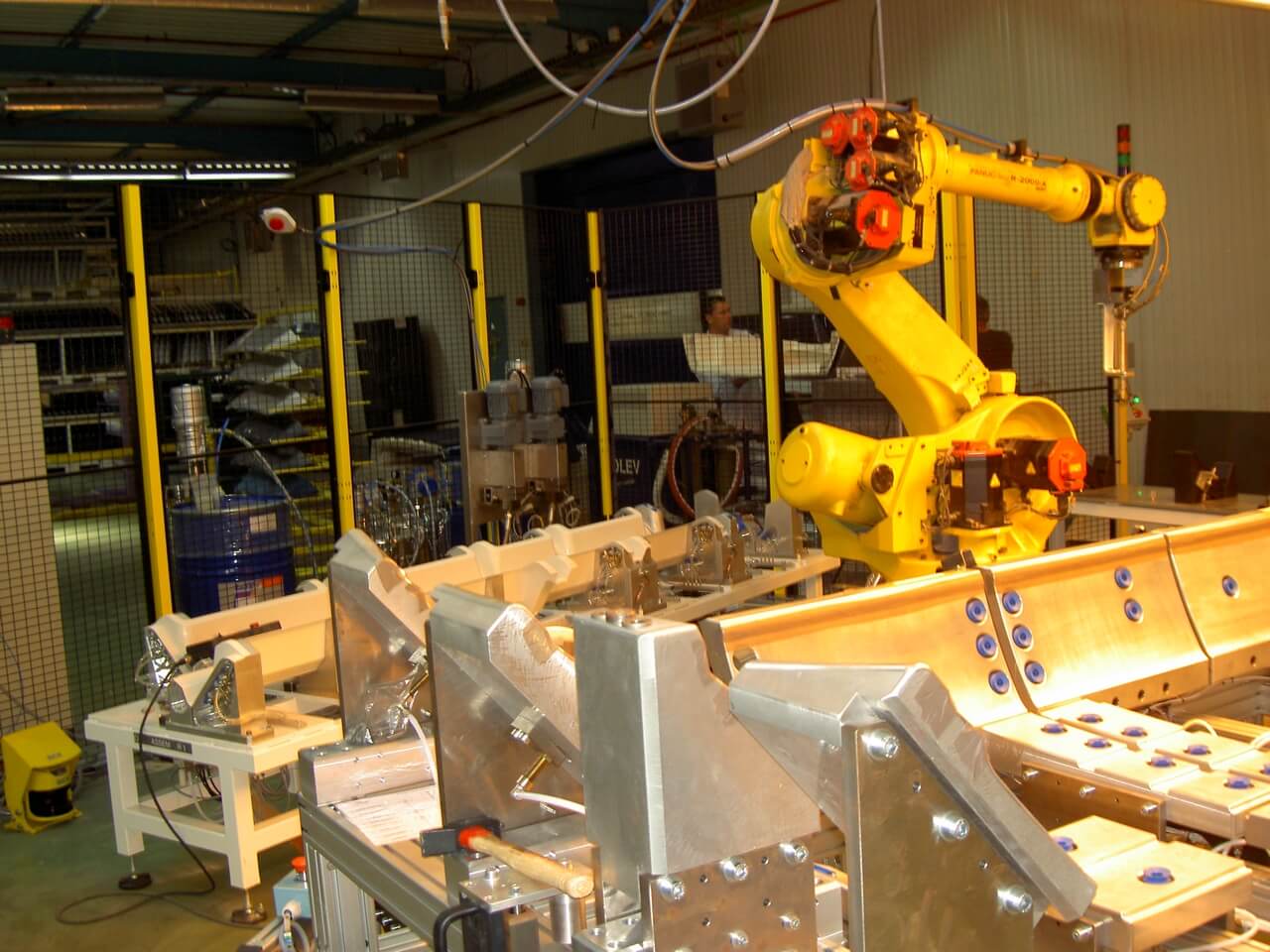

cellule d’encollage des peaux de sous-ensemble

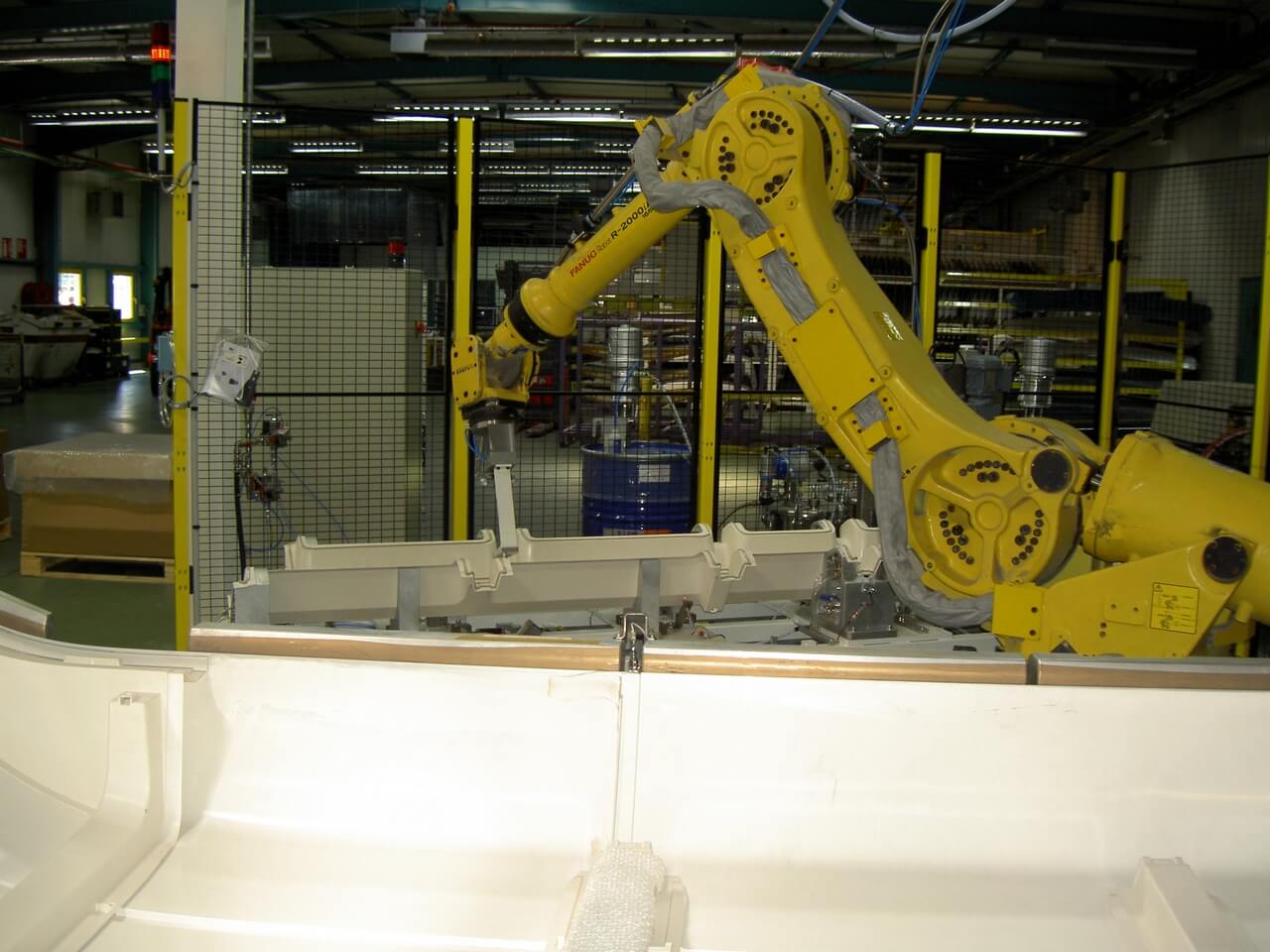

robot d’encollage pour l'assemblage final du pavillon

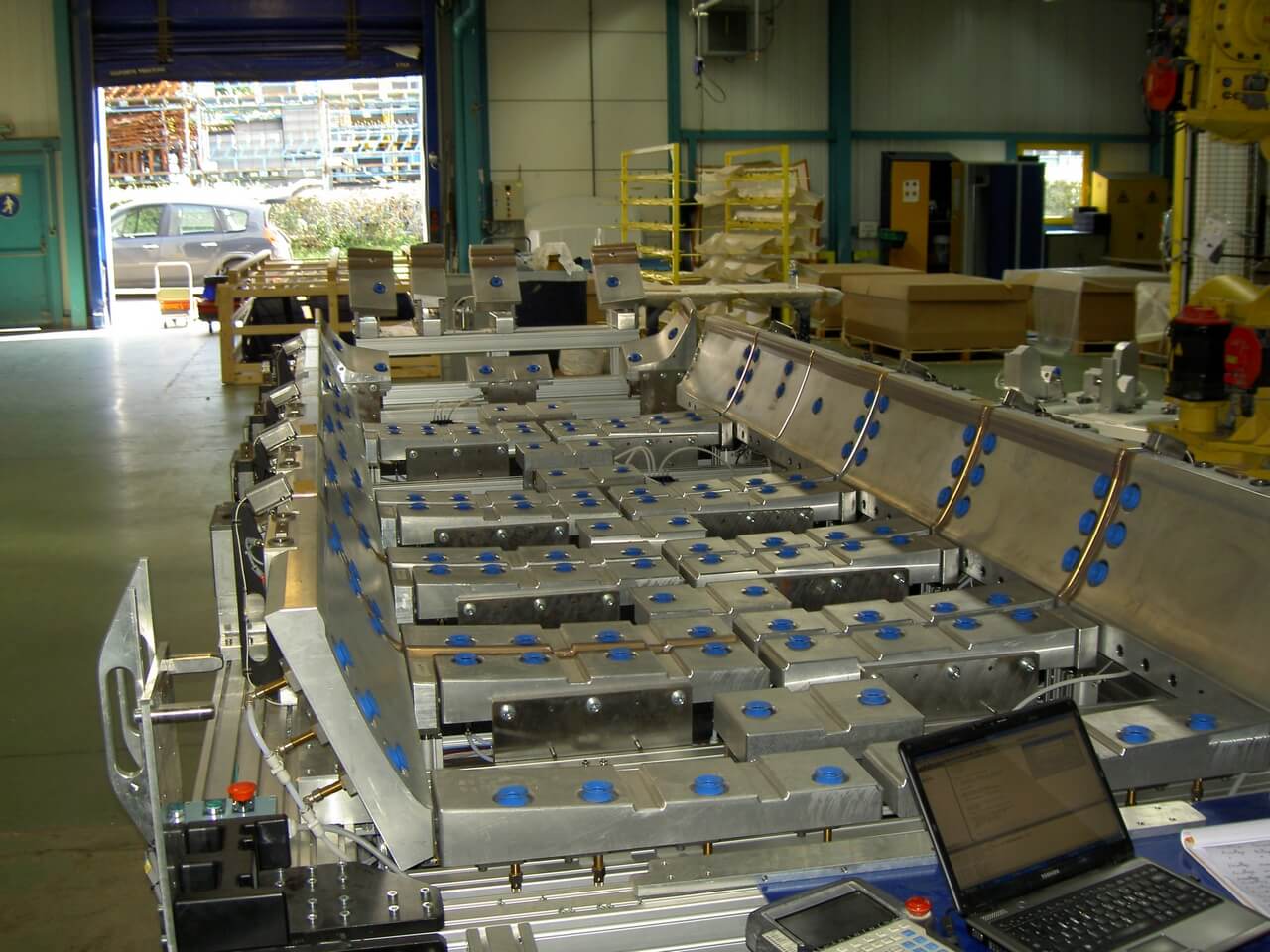

moule d'assemblage final

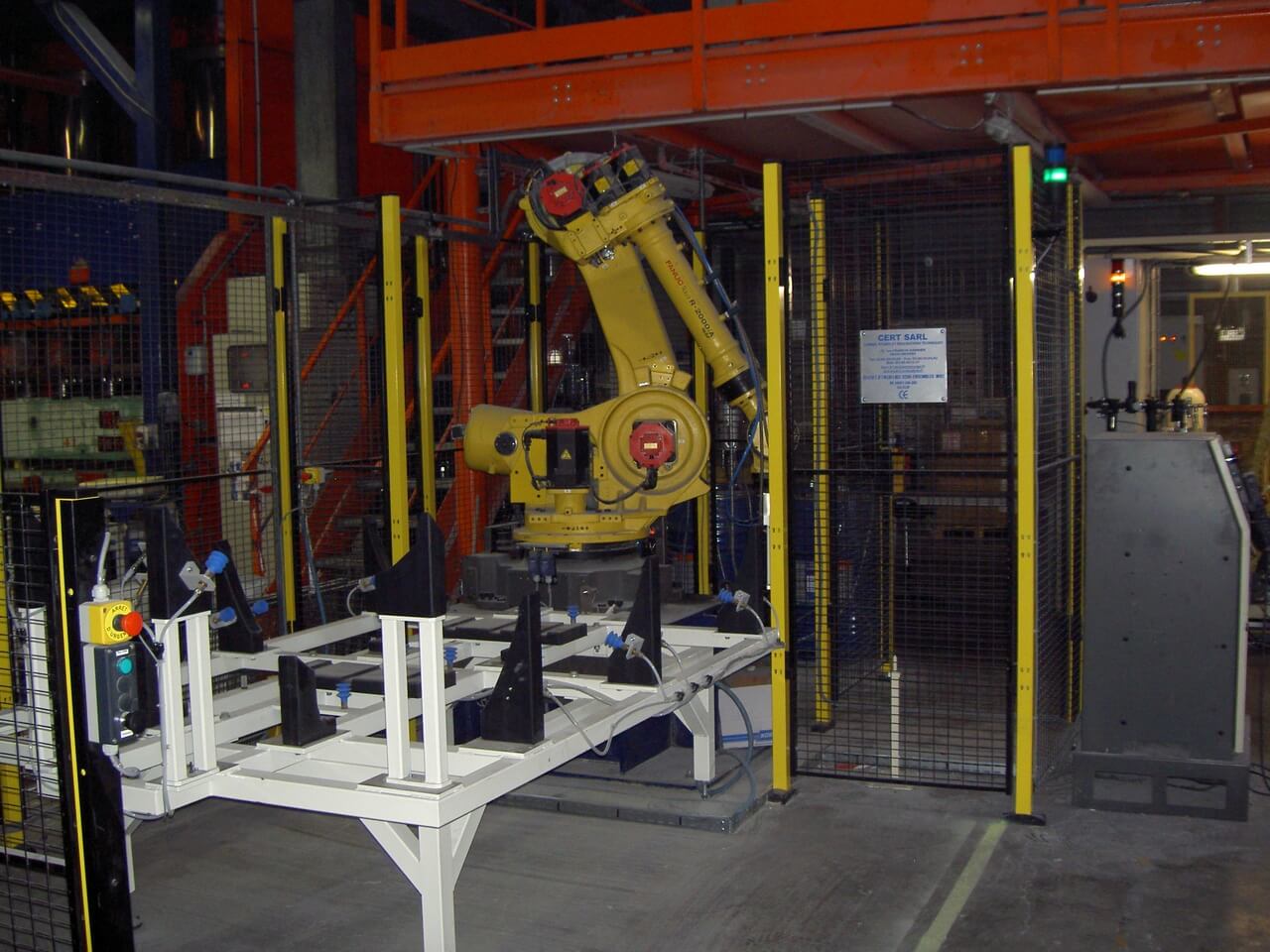

le robot encolle sur différents postes, sécurisé par des radars et un automate SICK de manière à ce que les opérateurs puissent travailler en toute sécurité pendant que le robot encolle

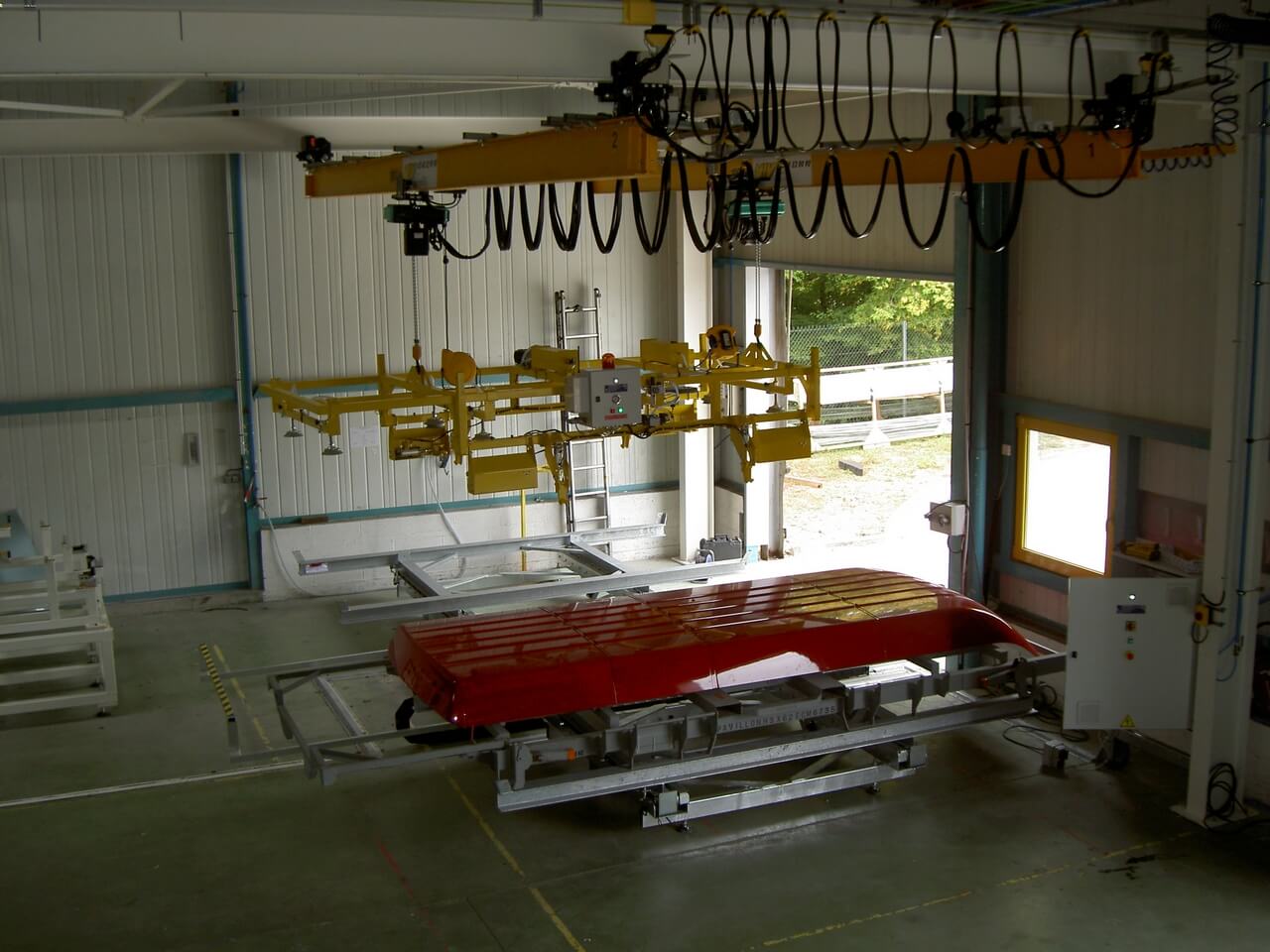

mise en conteneur et translation de l’ensemble vers la sortie

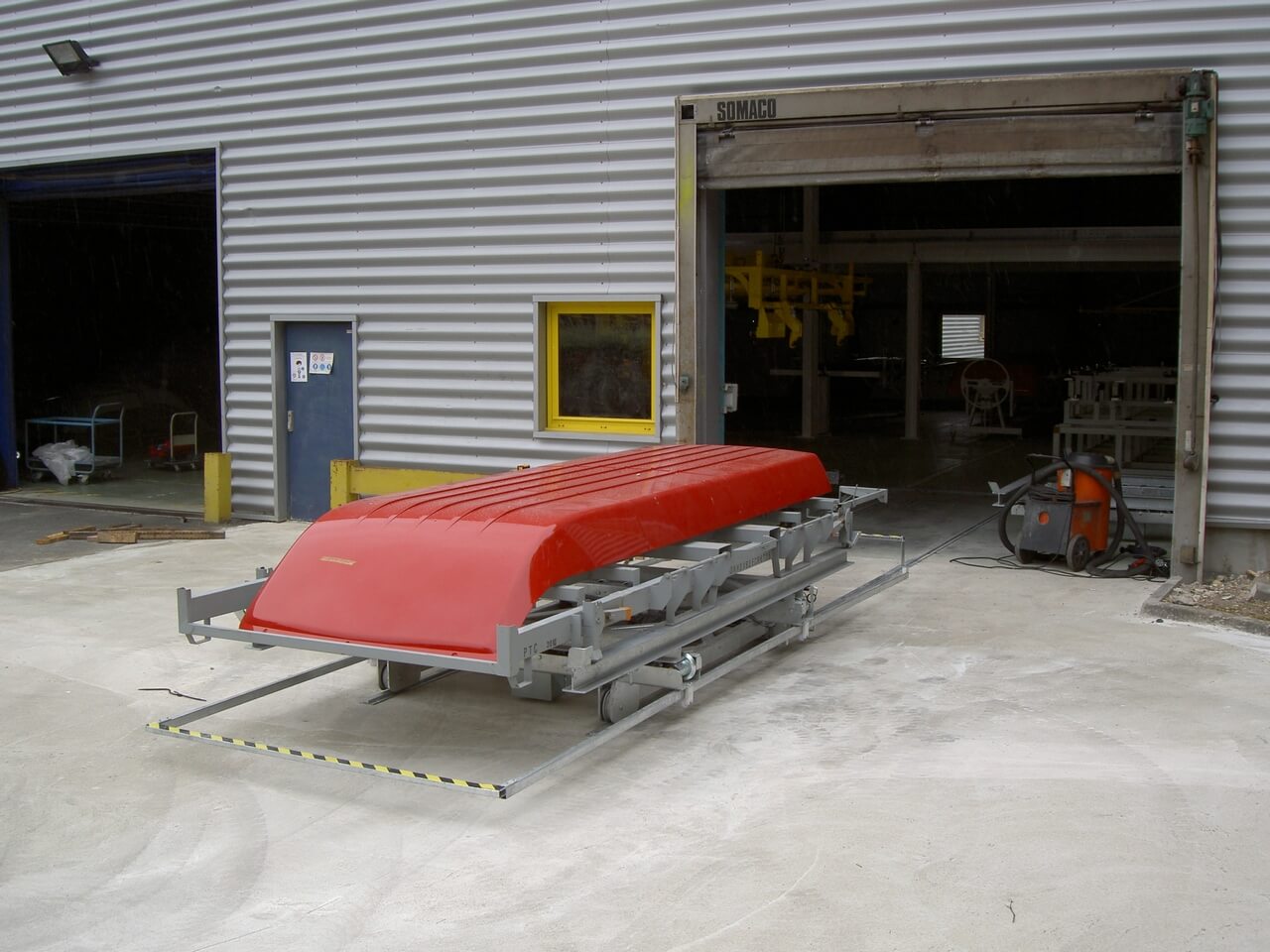

sortie du pavillon pour expédition
